半導体回路の論理・配置設計
論理回路を組み、入力ごとの出力と信号の遅れを比べる。
架空のデータで試せる見本です。

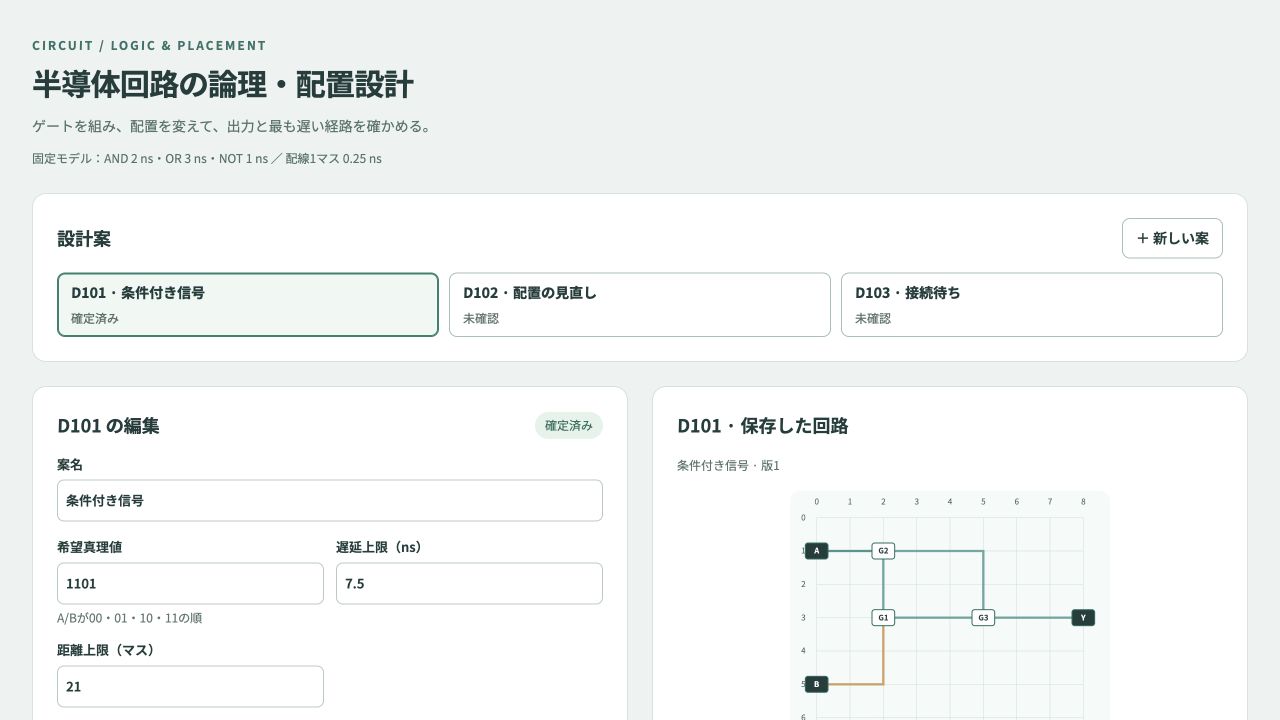

この画面でできること
- 新規論理仕様・AND/OR/NOT追加/削除・入力線/出力線・格子配置を入力
- 4行真理値と希望値照合、未接続/循環/自己接続/同位置/格子外拒否
- 各有向経路の固定ゲート遅延と配線遅延を加算し最大経路と総配線距離を制約照合
仕事の流れ
- 論理仕様を組む
- 合成・配置配線を試す
- タイミング等の制約を確認し設計を確定
自社に合わせるなら
半導体回路の論理・配置設計をもとに、扱う項目や担当者、確認の順序、いま使っている台帳との連携などを相談できます。
